Huom: Tämä 1000 W sarja ei ole EN 15194 -standardin mukainen sähköavusteinen polkupyörä, jonka rajat ovat 250 W ja 25 km/h. Sarjalla varustettu ajoneuvo on moottoriajoneuvo, jota ei saa käyttää yleisellä tiellä ilman tyyppihyväksyntää, rekisteröintiä ja vakuutusta. Sarja on tarkoitettu yksityisalueille, maastokäyttöön ja tee-se-itse-projekteihin. Lisätietoa: Traficom.
Sähkömoottori asennuspaketti 1000 W – valmis DIY-kitti 36V tai 48V

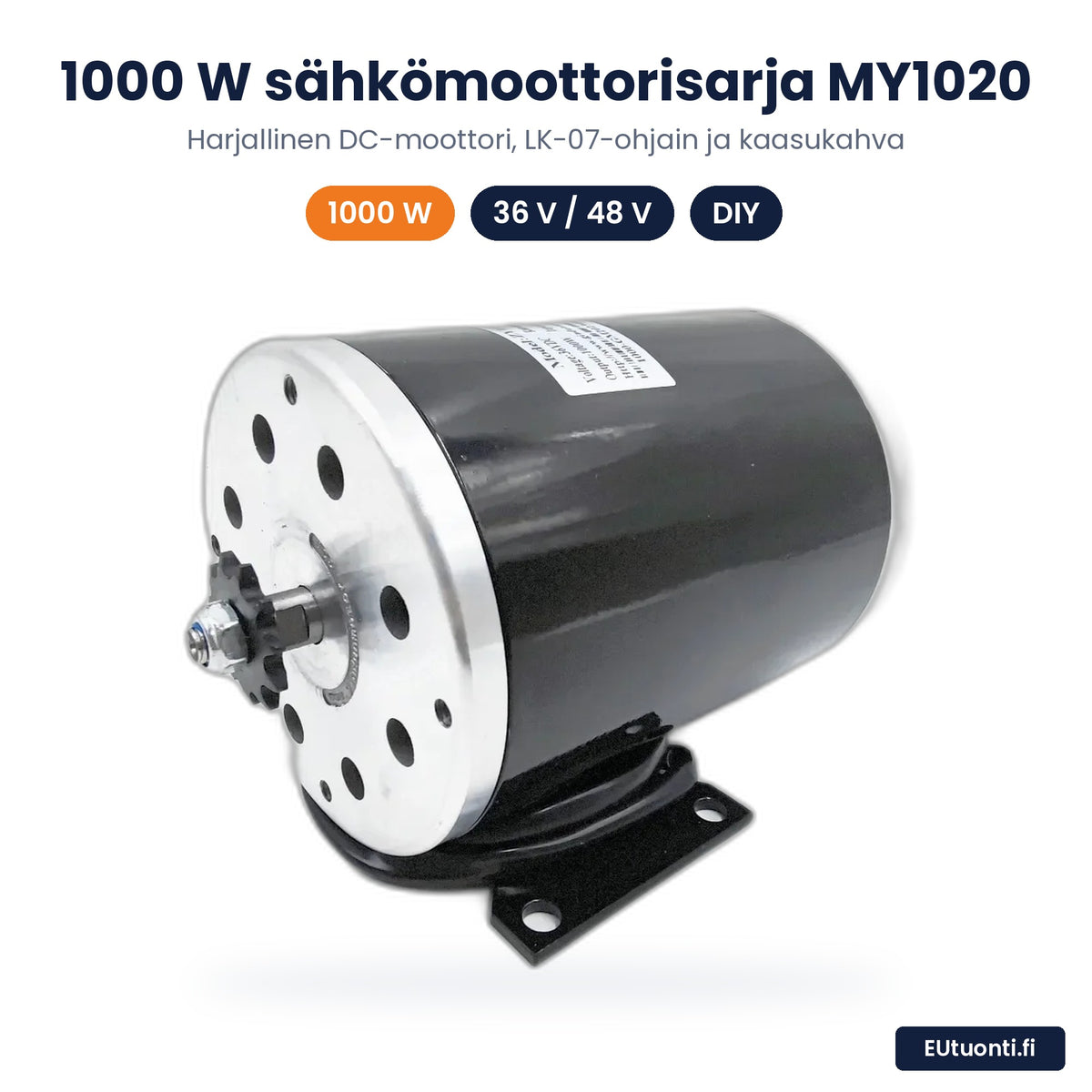

Tämä sähkömoottori asennuspaketti on valmis DIY-kitti omiin sähköprojekteihin, kuten sähköskootteriin, go-kartiin, mönkijään tai kuljetuskärryyn yksityisalueella. Kitissä on harjallinen MY1020-tasavirtamoottori (1000 W), harjalliselle moottorille tarkoitettu LK-07-ohjain, kaasukahva ja kiinnitystarvikkeet. Moottori on saatavana 36V tai 48V versiona. 48V versiona saat myös sähkömoottori asennuspaketin akulla: pakettiin kuuluu 48V 20Ah akku ja laturi.
Kohokohdat
- Harjallinen MY1020-sähkömoottori (DC), 1000 W
- 36V tai 48V versio, 48V versiona myös 20Ah akulla ja laturilla
- Nimelliskierrosluku 3000 rpm, tyhjäkäynnillä 3800 rpm

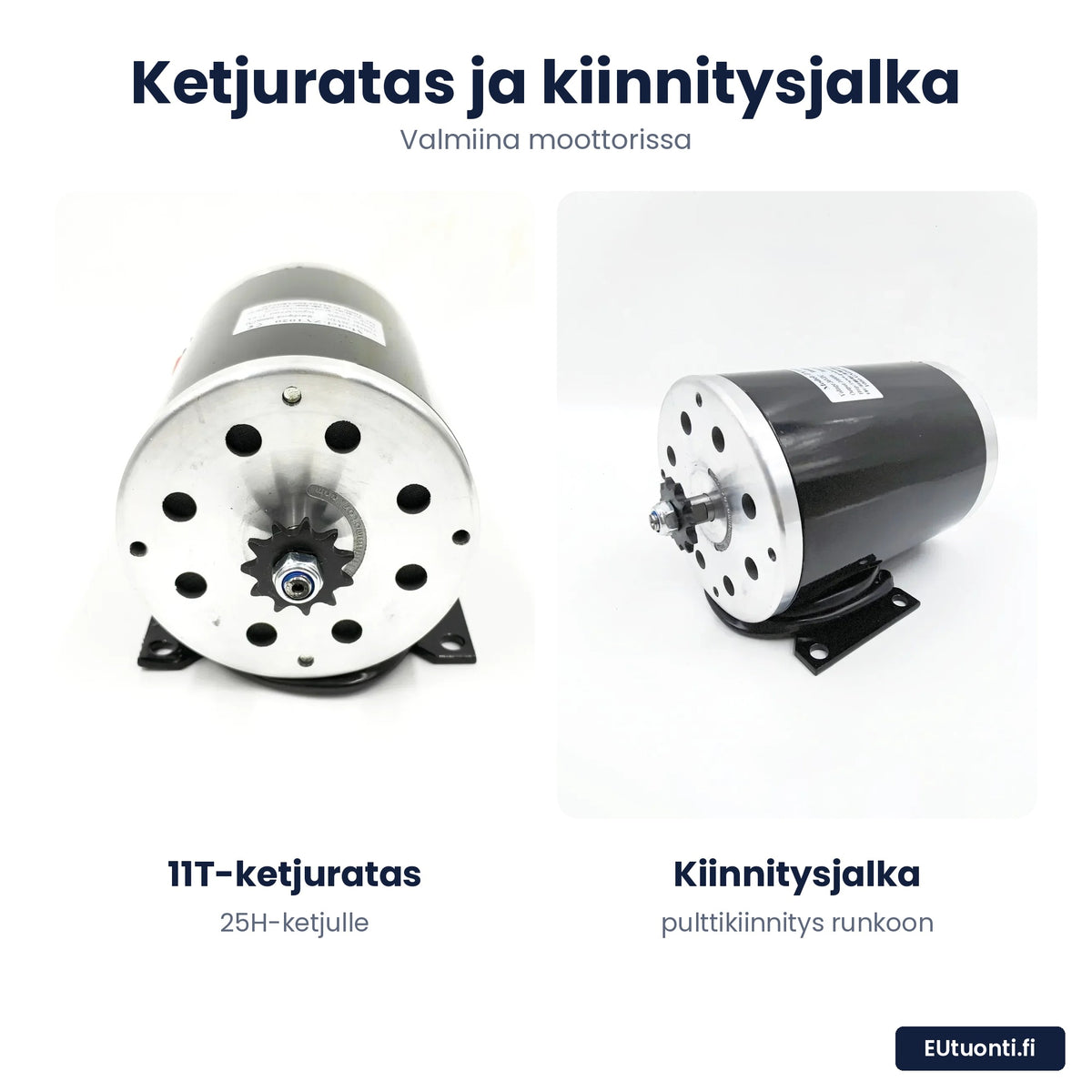

- 11T-ketjuratas 25H-ketjulle ja kiinnitysjalka valmiina moottorissa
- LK-07-ohjain valmiilla liittimillä
- CE-merkintä moottorin tyyppikilvessä

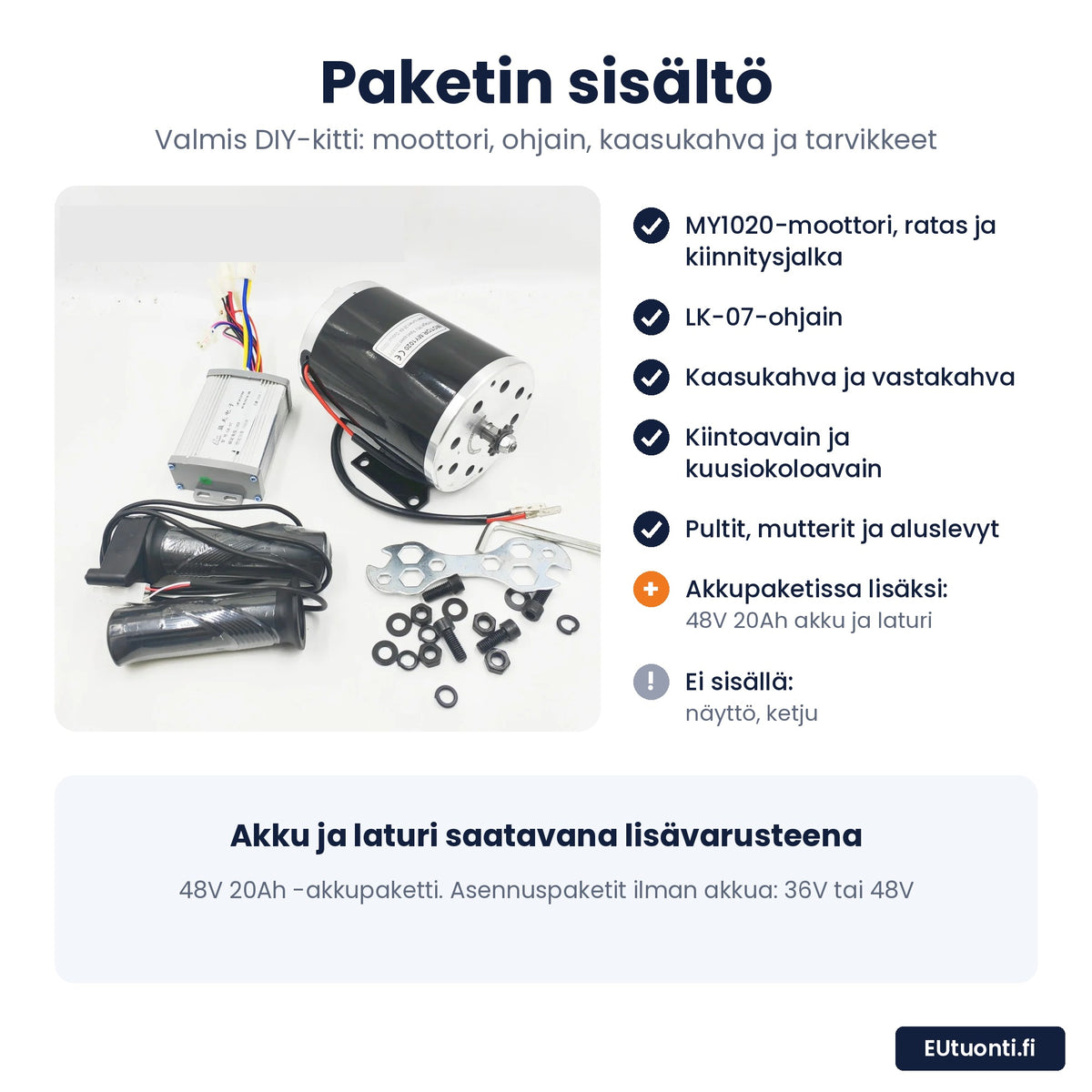

Paketin sisältö
- MY1020-sähkömoottori 1000 W (36V tai 48V), jossa 11T-ketjuratas ja kiinnitysjalka
- LK-07-ohjain harjalliselle moottorille
- Kaasukahva ja vastakahva johtoineen
- Kiintoavain ja kuusiokoloavain
- Kiinnityspultit, mutterit ja aluslevyt
- Akkupaketissa lisäksi: 48V 20Ah litiumakku ja laturi
Asennuspaketit 36V ja 48V ilman akkua eivät sisällä akkua eikä laturia. Mikään paketti ei sisällä näyttöä eikä ketjua.
Sähkömoottori asennuspaketti akulla: 48V 20Ah akku + laturi
Valitse vaihtoehto "48V 1000W Moottori + Asennuspaketti + 48V20Ah Akku + laturi", niin saat koko DIY-kitin samalla tilauksella. Paketissa on 48V moottori, LK-07-ohjain, kaasukahva ja kiinnitystarvikkeet sekä 48V 20Ah litiumakku ja laturi. Akun jännite (48 V) vastaa 48V moottoria. 36V versioon tämä akku ei sovi.
- Jännite: 48 V
- Kapasiteetti: 20 Ah
- Akkutyyppi: litium
- Laturi sisältyy

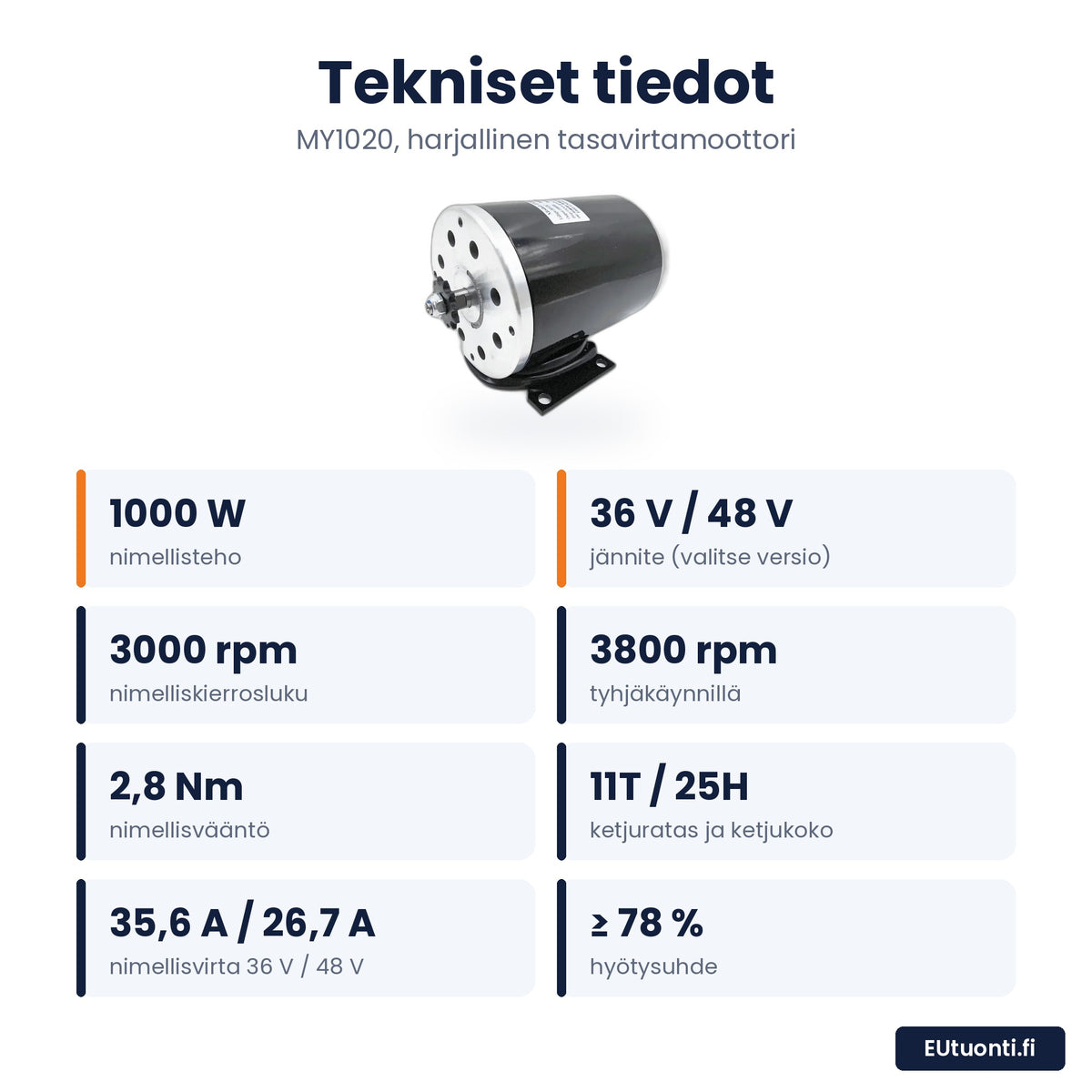

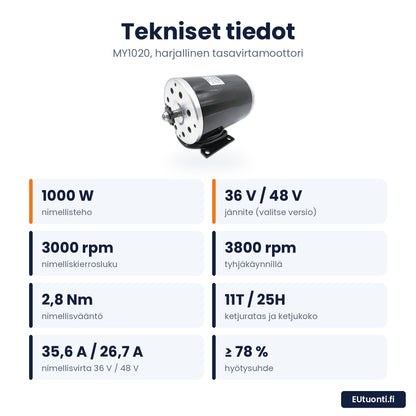

Tekniset tiedot
| Malli | MY1020 |
|---|---|
| Moottorityyppi | Harjallinen tasavirtamoottori (DC), kestomagneetti |
| Nimellisteho | 1000 W |
| Moottorin jännite | 36 V tai 48 V (valitse versio) |
| Nimellisvirta | 35,6 A (36 V) / 26,7 A (48 V) |
| Tyhjäkäyntivirta | enintään 2,5 A (36 V) / 2,0 A (48 V) |
| Nimelliskierrosluku | 3000 rpm |
| Tyhjäkäyntikierrosluku | 3800 rpm |
| Nimellisvääntö | 2,8 Nm |
| Hyötysuhde | vähintään 78 % |
| Ketjuratas | 11T, 25H-ketjulle |

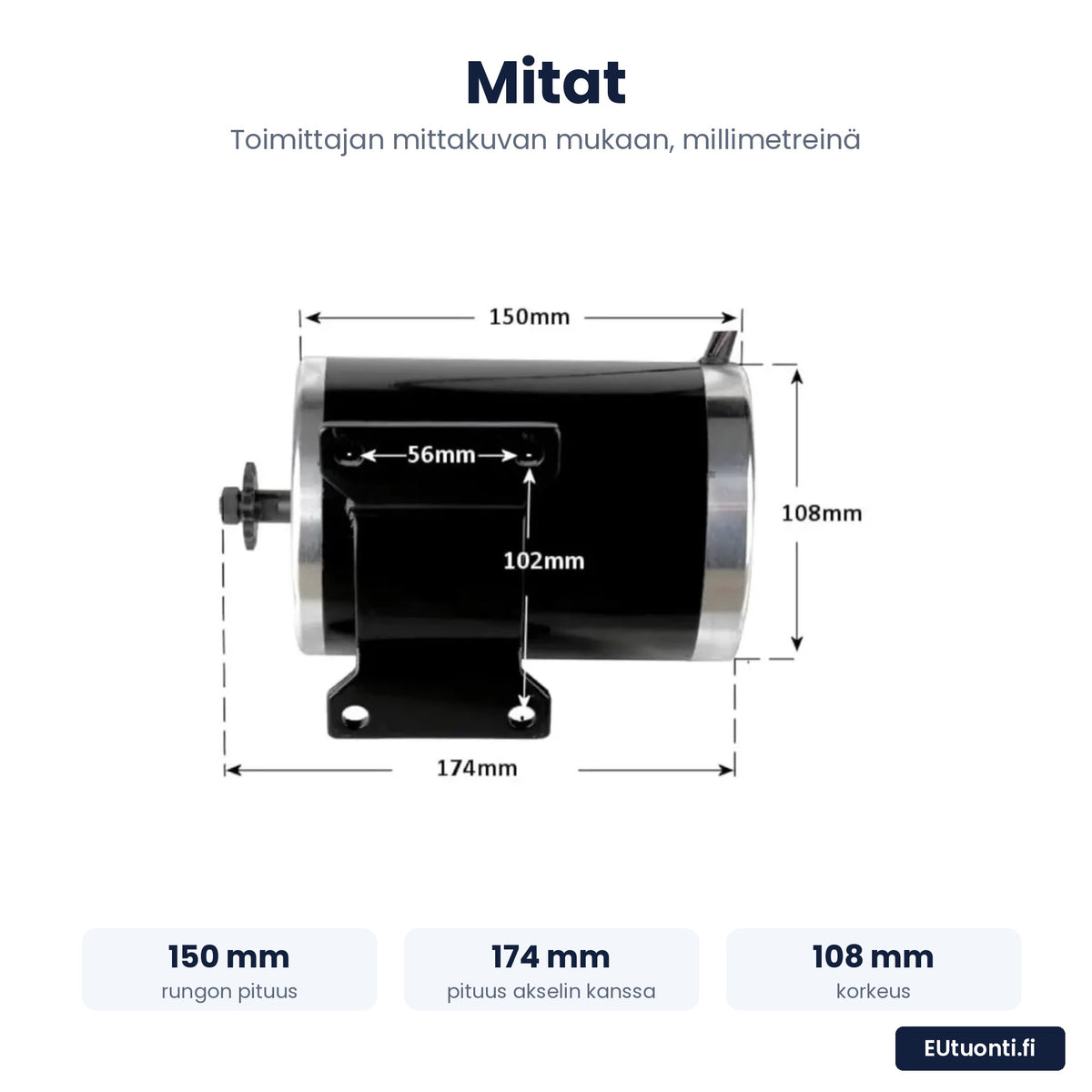

| Mitat (toimittajan mittakuvan mukaan) | runko 150 mm, kokonaispituus akselin kanssa 174 mm, korkeus 108 mm, kiinnitysjalan reikäväli 56 mm |

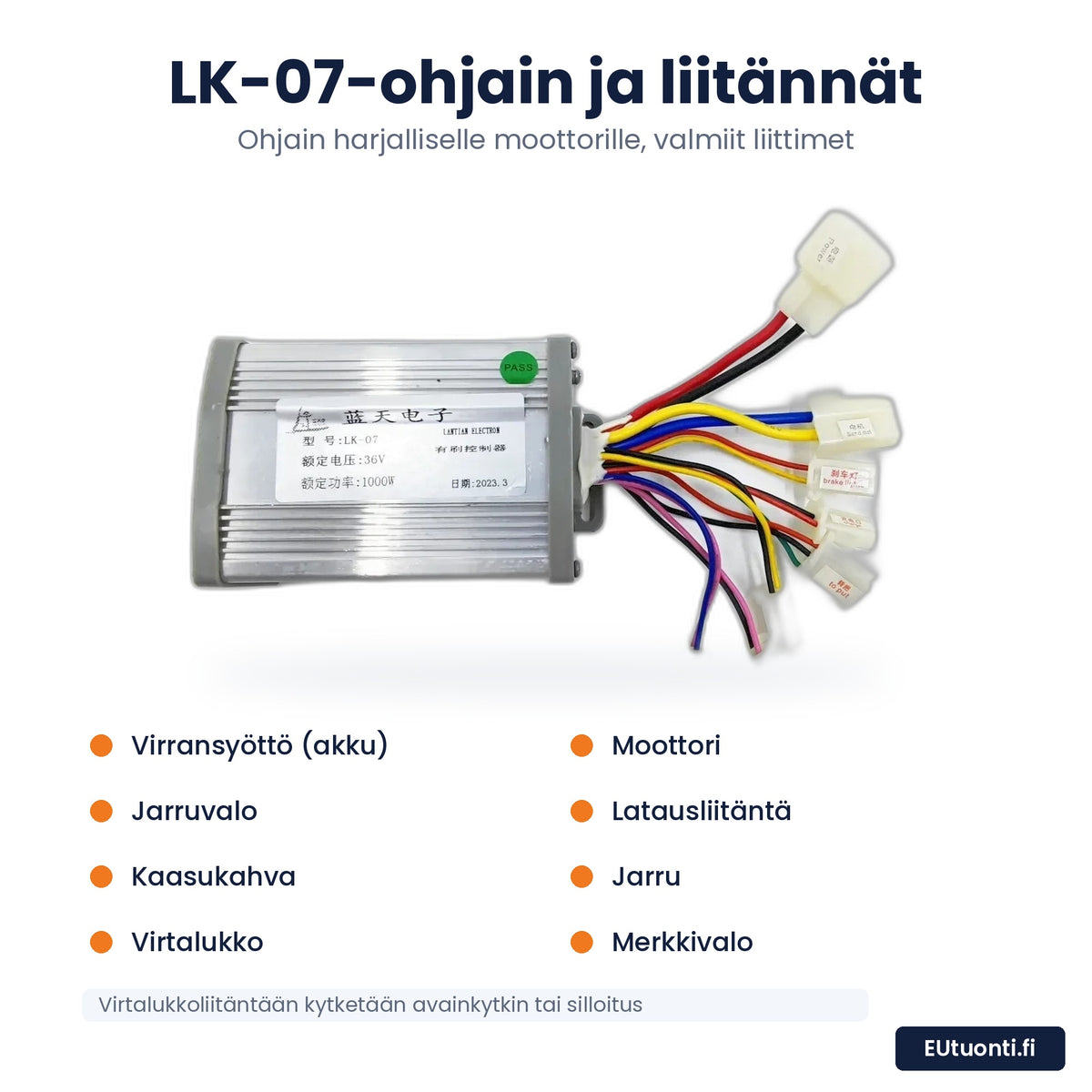

| Ohjain | LK-07, harjalliselle moottorille |
| Ohjaimen liitännät | virransyöttö (akku), moottori, jarruvalo, latausliitäntä, kaasukahva, jarru, virtalukko ja merkkivalo |
| Akku (vain akkupaketti) | 48 V, 20 Ah, litium, laturi mukana |
| Merkinnät | CE (moottorin tyyppikilpi) |
| Väri | musta |
Valmistaja ei ilmoita moottorin IP-luokitusta, painoa, näyttöä eikä polkimen tunnistinta (PAS). Ohjaimen akkuliittimen tyyppiä ei ole ilmoitettu. Varaa tarvittaessa sopiva liitin akkuasi varten.
Asennus
- Ohjaimen virtalukkoliitäntään kytketään avainkytkin, tai liitäntä silloitetaan. Ilman tätä ohjain ei käynnisty.
- Asennus vaatii teknistä osaamista. Kytke akku vasta, kun kaikki liitännät on tehty ja tarkistettu.
- Käytä akun ja ohjaimen välissä sopivaa sulaketta tai katkaisijaa.
- Varmista, että ajoneuvon runko ja jarrut riittävät moottorin teholle.
Toimitus, takuu ja palautus
- Ilmainen toimitus, toimitusaika 5–10 arkipäivää
- 12 kk takuu
- 14 päivän palautusoikeus – katso palautusehdot
