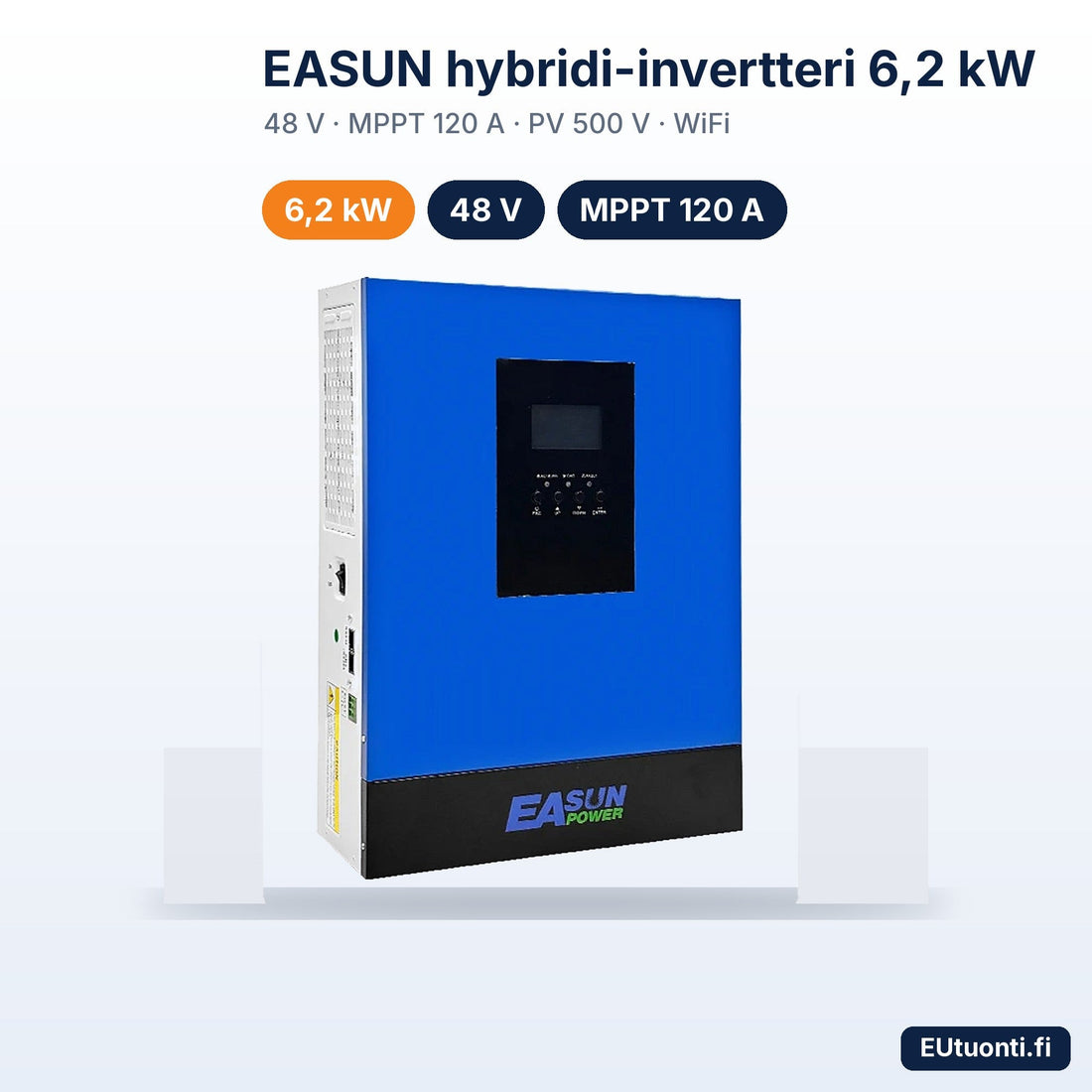

EASUN hybridi-invertteri 6,2 kW 48 V MPPT-aurinkolatauksella

Hybridi-invertteri kotiin ja mökille: näin valitset oikean koon

Hybridi-invertteri yhdistää yhteen laitteeseen invertterin, aurinkopaneelien MPPT-lataussäätimen ja akkulaturin. Se on suosittu ratkaisu omakotitaloihin ja ympärivuotisiin mökkeihin, joissa halutaan varastoida aurinkosähköä akkuun ja käyttää sitä illalla tai sähkökatkon aikana. Tässä oppaassa kerrotaan, miten valitset oikean koon (4, 6 vai 10 kW), miksi 48 V on usein paras järjestelmäjännite ja mitä asennuksessa on huomioitava.

Mitä hybridi-invertteri tekee?

  • Muuntaa akun tasavirran 230 V vaihtovirraksi (puhdas siniaalto).
  • Lataa akkua aurinkopaneeleista sisäänrakennetulla MPPT-säätimellä.
  • Lataa akkua verkosta tai aggregaatista AC-tulon kautta.
  • Priorisoi lähteet: käytetäänkö ensisijaisesti aurinkoa, akkua vai verkkoa.

Moni malli toimii off-grid-tilassa ilman verkkoyhteyttä, ja sitä käytetään myös varavirtajärjestelmänä. Tarkista aina, miten laite on tarkoitettu kytkettäväksi. Valikoimamme 24 V ja 48 V hybridi-invertterit on tarkoitettu off-grid- ja varavirtakäyttöön, eikä niitä ole tarkoitettu syöttämään sähköä yleiseen verkkoon. Verkkoon rinnan kytkettävä tuotanto vaatii siihen hyväksytyn invertterin, verkkoyhtiön luvan ja sähköalan ammattilaisen tekemän asennuksen.

Vaihe 1: Valitse jatkuva teho (kW)

Invertterin jatkuvan tehon on katettava suurin yhtäaikainen kuorma. Laske yhteen laitteet, jotka voivat olla päällä samanaikaisesti: esimerkiksi jääkaappi, kahvinkeitin, valaistus, vesipumppu ja tietokone. Huomioi moottorikuormien käynnistysvirrat.

Huomaa, että yllä mainitut 24 V ja 48 V hybridi-invertterit ovat yksivaiheisia. Suomalaisissa taloissa on tyypillisesti kolmivaiheinen liittymä, joten yksivaiheinen invertteri syöttää vain valittuja ryhmiä. Joissakin malleissa useita laitteita voi kytkeä rinnan, esimerkiksi ANENJI 6,2 kW -mallissa enintään 12 laitetta. Kolmivaihekytkennän tuki tarkistetaan valmistajan ohjeesta.

Vaihe 2: 24 V vai 48 V?

Sama teho matalammalla jännitteellä tarkoittaa suurempaa virtaa: 4000 W 24 V:lla on noin 167 A, mutta 48 V:lla noin 83 A. Pienempi virta tarkoittaa ohuempia kaapeleita, pienempiä häviöitä ja vähemmän lämpenemistä. Siksi noin 5 kW:sta ylöspäin järjestelmät rakennetaan käytännössä aina 48 V:iin.

Vaihe 3: Mitoita aurinkopaneelit MPPT:n mukaan

Hybridi-invertterin tuotetiedoissa ilmoitetaan kaksi tärkeää rajaa:

  • Suurin PV-jännite (V) – sarjaan kytkettyjen paneelien avoimen piirin jännite ei saa ylittää tätä koskaan. Paneelien jännite nousee pakkasella, joten jätä marginaalia.
  • Suurin PV-teho (W) / MPPT-virta (A) – kertoo, paljonko paneelitehoa säädin pystyy hyödyntämään.

Kahdella MPPT-tulolla varustettu malli mahdollistaa paneelien asentamisen kahteen eri suuntaan, esimerkiksi itään ja länteen.

Vaihe 4: Kotiakku

48 V hybridi-invertterin pariksi sopii 48 V LiFePO4-kotiakku. Akun kapasiteetti määrää, kuinka pitkään pärjäät ilman aurinkoa tai verkkoa: jaa akun käyttökelpoinen energia (kWh) keskimääräisellä kulutuksellasi (kW).

Bluetooth- tai WLAN-seurannalla näet kotiakun varauksen ja kennojen tilan puhelimesta. Lue lisää: Bluetooth LiFePO4 -akku: sovelluksen hyödyt ja käyttö. Akkutyyppien erot: LiFePO4, Li-ion vai AGM.

Varmista, että invertteri ja akku tukevat samaa kommunikaatiota (esim. CAN tai RS485), jos haluat akun BMS:n ohjaavan latausta. Muuten lataus asetetaan jännitteiden perusteella.

Asennus ja sähköturvallisuus

  • Kiinteät 230 V asennukset ja liittäminen kiinteistön sähköjärjestelmään kuuluvat Suomessa sähköalan ammattilaiselle.
  • Verkkoon rinnan kytkettävästä tuotannosta on sovittava verkkoyhtiön kanssa.
  • Akun ja invertterin väliin tarvitaan riittävä DC-katkaisija ja sulake.
  • Sijoita invertteri kuivaan, tuuletettuun tilaan; laitteet tuottavat lämpöä.

Käyttötilat ja asetukset

Hybridi-invertterin suurin hyöty tulee oikein valituista asetuksista. Useimmissa laitteissa voit valita, mistä lähteestä kuormat ensisijaisesti saavat sähkönsä. Aurinkoprioriteetissa paneelien energia käytetään ensin suoraan kuormiin, ylijäämä ladataan akkuun ja vasta sen jälkeen käytetään verkkoa. Akkuprioriteetissa akku syöttää kuormia, kunnes sen varaus laskee asetettuun rajaan. Verkkoprioriteetissa akku jää varavirraksi sähkökatkoja varten.

Lisäksi asetetaan akun tyyppi, latausjännitteet ja suurin latausvirta. LiFePO4-akulle käytetään valmistajan suosittelemia arvoja tai akun ja invertterin välistä tiedonsiirtoa, jolloin BMS kertoo invertterille sopivat rajat. Väärä latausasetus voi lyhentää akun ikää tai jättää sen jatkuvasti vajaaksi, joten asetukset kannattaa tarkistaa käyttöönoton yhteydessä huolellisesti.

Etäseuranta

Monessa hybridi-invertterissä on WiFi-moduuli tai sovellus, josta näet aurinkotuotannon, akun varauksen ja kulutuksen reaaliajassa. Historiatiedoista näet esimerkiksi, kuinka paljon paneelit tuottavat eri vuodenaikoina ja kuinka paljon sähköä otettiin verkosta. Tämän perusteella järjestelmää on helppo laajentaa oikeaan suuntaan: lisää paneeleita, jos akku jää vajaaksi, tai lisää akkukapasiteettia, jos aurinkoenergiaa jää käyttämättä.

Varavirtakäyttö sähkökatkossa

Kun hybridi-invertteri on kytketty syöttämään valittuja ryhmiä, se voi siirtyä akkukäyttöön sähkökatkon alkaessa. Siirtymäaika vaihtelee malleittain, joten herkät laitteet kannattaa tarvittaessa varustaa lisäksi pienellä UPS-laitteella. Mitoita varavirtaryhmät niin, että tärkeimmät laitteet, kuten jääkaappi, valaistus, reititin ja lämmityksen ohjaus, mahtuvat invertterin tehoon ja akun kapasiteettiin.

Hybridi-invertterin valinnan tarkistuslista

  • Jatkuva teho kattaa suurimman yhtäaikaisen kuorman ja huipputeho moottorien käynnistyksen.
  • Akun jännite (24 V tai 48 V) sopii invertteriin.
  • Paneelien avoimen piirin jännite pysyy pakkasellakin alle suurimman PV-jännitteen.
  • MPPT-virta ja PV-teho riittävät suunnitellulle paneelikentälle.
  • Akun ja invertterin kommunikaatio on yhteensopiva, tai lataus voidaan asettaa käsin.
  • Rinnankytkentä on mahdollinen, jos järjestelmää halutaan laajentaa.
  • Asennuspaikka on kuiva, tuuletettu ja riittävän lähellä akkua.
  • Kiinteän asennuksen tekee sähköalan ammattilainen.

Kun nämä kohdat on käyty läpi, oikean mallin löytäminen on helppoa, ja järjestelmä palvelee pitkään.

Käyttöönotto vaihe vaiheelta

Käyttöönotossa kytketään ensin akku ja tarkistetaan akun asetukset, sitten AC-tulo ja -lähtö ja vasta lopuksi aurinkopaneelit. Kun laite on käynnissä, tarkista näytöltä jännitteet, akun varaus ja paneelien tuotto. Seuraa järjestelmää ensimmäisinä päivinä tavallista tarkemmin, jotta mahdolliset asetusvirheet huomataan ajoissa ja ne voidaan korjata ennen kuin ne ehtivät rasittaa akkua.

Muista myös, että hybridi-invertterin tuuletin ja muuntajat voivat pitää ääntä kuormituksen aikana, joten laitetta ei kannata sijoittaa makuuhuoneen seinälle. Tekninen tila, kodinhoitohuone tai autotalli on yleensä parempi paikka, kunhan lämpötila pysyy valmistajan ilmoittamissa rajoissa.

Usein kysytyt kysymykset

Mikä ero on hybridi-invertterillä ja tavallisella invertterillä?

Tavallinen invertteri vain muuntaa akun virran 230 V:ksi. Hybridi-invertteri sisältää lisäksi aurinkolataussäätimen ja akkulaturin sekä lähteiden hallinnan.

Toimiiko hybridi-invertteri ilman akkua?

Osa malleista toimii valmistajan mukaan myös ilman akkua, esimerkiksi valikoimamme EASUN-mallit sekä ANENJI 6,2 kW ja 11 kW. Ilman akkua toiminta on rajoitettua, koska invertteri voi syöttää kuormia vain silloin, kun paneelit tuottavat tai verkkovirta on käytettävissä.

Voiko järjestelmää laajentaa myöhemmin?

Kyllä, jos malli tukee rinnankytkentää ja akkuja voi lisätä. Valitse alusta lähtien 48 V, jos laajennus on todennäköinen.

Suunnittele oma järjestelmäsi

Tutustu kaikkiin malleihin invertterit-sivulla ja kotiakkuihin LiFePO4-akut-sivulla. Paneelit löydät aurinkopaneelit-kategoriasta. Kysy apua mitoitukseen – ota yhteyttä.
